商品の仕様・詳細
特長
- 1000mまでのケーブルの長さを素早く計測できる ※1
- 10個までユーザーモードの登録が可能 ※2
- 本体をケーブルの一端に接続し、ボタンを押すだけの簡単操作。
- ユーザーモードで、より正確に長さを測定できる。また、メニューに無いケーブルの測定も可能。※2
- アルミCVケーブルはユーザーモードで測長可能です。
- バックライト付液晶で、暗いところでも見やすい。（バックライトはスイッチ操作後、約５秒間点灯）
- 用途に合わせて選べる付属ケーブル。
※1 途中で分岐しているケーブル、圧着端子・スリーブ等で接続されたケーブルは測定できません。
※2 同仕様の長さのわかっている「基準ケーブル」が必要。
製品仕様
- 測定方法：TDR法
- 測定範囲：5m～1000m
- 測定精度：±5% （ただし次の場合は±10%となります。）
①ケーブル長が5m以上10m未満
②VFFビニル平型コードのような簡易な構造のコード
③ユーザーモードで基準ケーブルと被測定ケーブルの差が大きい場合 - 分解能：100m未満：0.1m / 100m以上：1m
- 表示：バックライト付LCD（バックライトはスイッチ操作後、約５秒間点灯）
- 使用温度範囲：0℃～40℃（80％RH以下）
- 質量：213g（本体のみ、乾電池含む）
- オートパワーオフ機能：無操作約5分で自動的に電源オフ
- 電池交換お知らせ機能：Low Batt 表示
- 使用電池：単3形アルカリ乾電池 ×2（電池は付属していません）
- 連続使用時間：約8時間（アルカリ乾電池）
- 材質
・ケース：ABS
・LCDカバー：アクリル
・BNCコネクタ：黄銅+ニッケルメッキ
・電池端子：ピアノ線
・スイッチカバー：クロロプレンゴム - 個装サイズ：W195×D55×H245mm
- 個装質量：650g
適合ケーブル
- VVF：φ1.6、φ2.0、φ2.6 (mm)
- VCTF：0.75、1.25、2.0 (mm2)
- 同軸：3C-2V、3C-FV、5C-2V、5C-FV、5C-FB
- LAN：Cat5e、Cat6
- 600V CV：5.5、8、14、22、38、60、100、200、325 (mm2)
- 600V CV(2心、3心、4心)、CVD、CVT、CVQに適合
- その他2線以上のケーブル(ユーザーモード使用時)

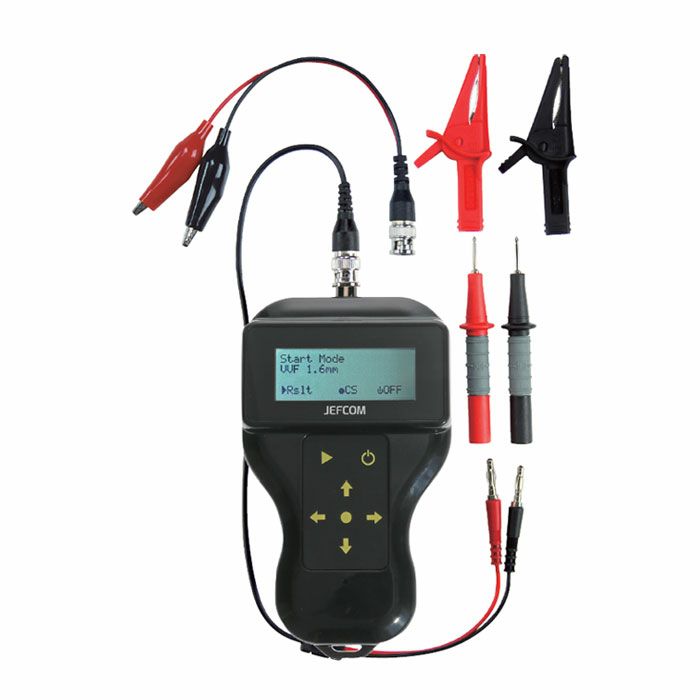

セット内容
- 本体
- クリップ(小)
- クリップ(大)
- テストプローブ
- ケーブル1
- ケーブル2
注意事項
- エコケーブル、6600V CVケーブル、アルミCVケーブルは、ユーザーモードを使用してください。
