商品の仕様・詳細

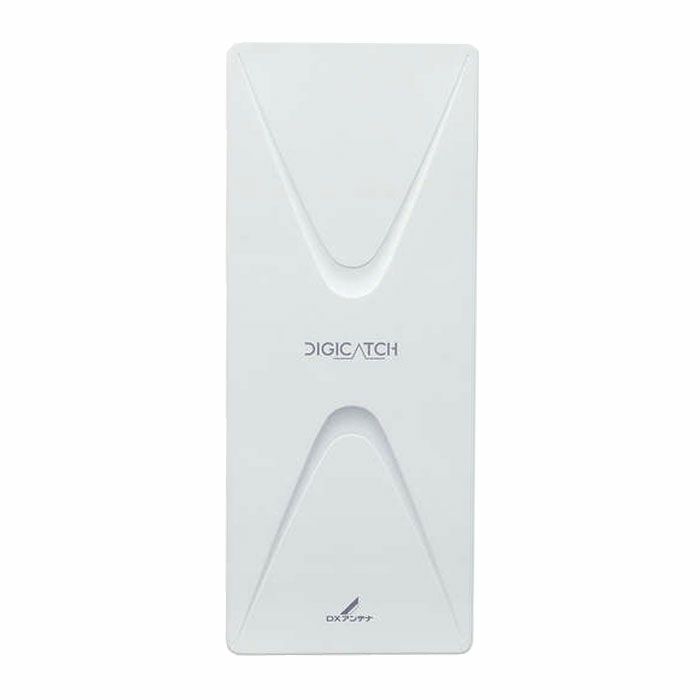

- 住宅の外観を損ねず、美しく設置できる平面アンテナです
- 優れた受信性能、26素子相当、8.4~10.2dBの高利得を実現。
- 中・弱電界地域向け。水平偏波専用。
- 本体重量2.0kgで小型化、さらに壁面取り付け時に壁からわずか12.3cmの薄さを実現。持ち運びやすい手持ち溝のおかげで、不安定な高所での取付作業も安心・安全。
- 平面アンテナの背面にブースターが取付けできる新構造により、スッキリきれいな設置が可能。
- 本体を取付金具に装着すれば、あとはボルトを締めるだけの省施工。ワンタッチで簡単に取付けられます。
- 新型の防水キャップは、同軸ケーブルに接栓を取付けたまま通せる仕様になり省施工を実現。
- 近年の豪雨や強風などの異常気象にも耐えられる耐風速50m/s設計。樹脂ケースは積雪時の感度低下を防ぎます。
- 体色:オフホワイト
受信周波数(MHz) | 470~710(ch.13~52) |
---|---|
偏波面 | 水平専用 |
出力インピーダンス(Ω) | 75(F形) |
動作利得(dB) | 8.4~10.2(標準値・規格値) |
VSWR | 2.5以下 |
半値幅(度) | 71~82 |
前後比(dB) | 12~22 |
耐風速(m/s) | 50 |
使用温度範囲(℃) | -20~+50 |
適合マスト径(mm) | マスト:φ22~49、角柱:30×30~45×45、 ステンレスバンド(市販品)使用時:φ49以上 |
方位角調整範囲(度) | ±60(壁面取付時) |
寸法 (高さ×幅×奥行(mm) | 626×252×123(壁面取付時、受信面0°の場合) |
質量(kg) | 2.0(アンテナ本体)、2.4(取付金具含む) |
付属品 | 取付金具×1、マスト押え金具×1、六角組ボルト(M6×60mm)×2、 スパナ×1、防水キャップ×1、F-5接栓×1 |
