45㎝BS・110度CSアンテナセットの特徴

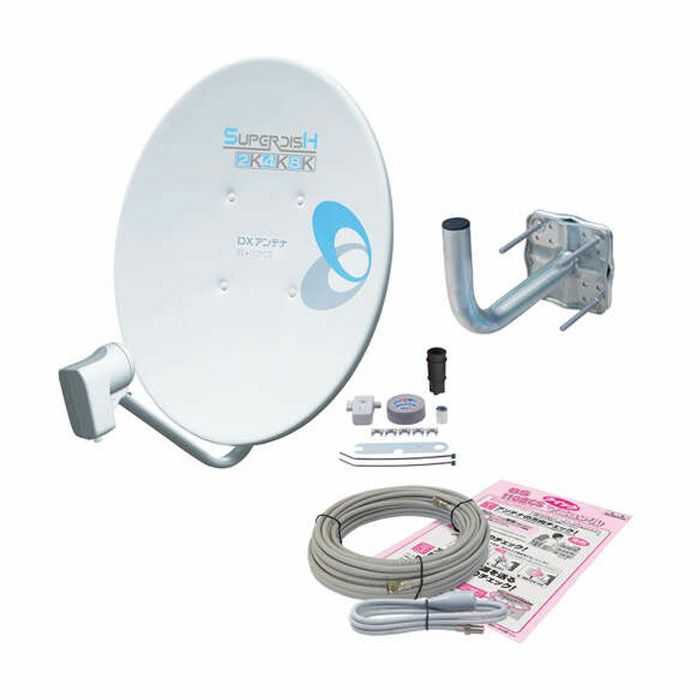

セット内容
設置に便利なベランダ用取付金具をセット
そのほかにも,同軸ケーブルや設置用スパナも同梱したセット販売品です。
レベルインジケーター付で簡単取付
方向調整が簡単に行えるレベルインジケーター付！LEDが光って通電ＯＫ！
消えて方向調整ＯＫで方向調整がスムーズに行えます。
本体の組み立ては、反射鏡へコンバーターアームをボルト1本で取り付けるだけ。
一般家庭での使用に最適です。
アンテナの設置や方向調整の方法を記載した、分かりやすいマニュアル付きです。
設置したらどうやってつなげばいいの？
アンテナを屋外に取り付けたら、アンテナからの「同軸ケーブル（アンテナ線）」を屋内まで引き込む必要があります。
エアコンダクトの通り道などを使って壁を通すこともできますが、無い場合や新たに壁に穴を開けたくない場合におすすめなのが「フラットケーブル」。
このケーブルを使用すれば窓サッシの隙間を通して室内に引き込むことが可能です
電源はいらないの？
BSアンテナに別途電源ケーブルの接続は不要です。※同軸ケーブルを通して接続機器から電気が送られるため
商品の仕様・詳細
| 品名 | 45形BS・110度CSアンテナセット(インジケーター付) | |
|---|---|---|
| 型番 | BC453SCK | |
| アンテナ有効径(cm) | 45 | |
| 受信周波数(GHz) | 11.71～12.75 | 11.73～12.73 |
| 局部発振周波数(GHz) | 10.678 | 9.505 |
| コンバーター出力周波数(MHz) | 1032～2072 | 2224～3224 |
| 受信偏波 | 右旋円偏波 | 左旋円偏波 |
| アンテナ利得(dB) | BS(右旋・左旋):33.9(標準)CS(右旋・左旋):34.3(標準) | |
| コンバーター利得(dB) | 53(標準) | |
| 性能指数(G/T)(dB/K) | BS(右旋・左旋):14.8(標準)CS(右旋・左旋):15.2(標準) | |
| コンバーター雑音指数(dB | 0.45(標準) | |
| コンバーター局部発振位相雑音(dB/Hz) | -55以下(1kHzオフセット)-73以下(5ｋHzオフセット)-83以下(10kHzオフセット) | |
| コンバーター電源(V) | DC13.2～16.5(ケーブル重畳) | |
| コンバーター消費電力(W) | 2.4以下(DC15V入力時) | |
| コンバーター出力インピーダンス(Ω) | 75(F形) | |
| 受風面積(㎡) | 0.2 | |
| 耐風速(m/s) | 受信可能風速20、復元可能風速50、破壊風速60 | |
| 上下角調整範囲(度) | 23～68(中間取付時23～56) | |
| 適合マスト径(㎜) | φ25～49 | |
| 質量(㎏) | 4.3 | |
※コンバーター電源の規格は、コンバーター出力端子に必要な電源電圧です
