商品の仕様・詳細

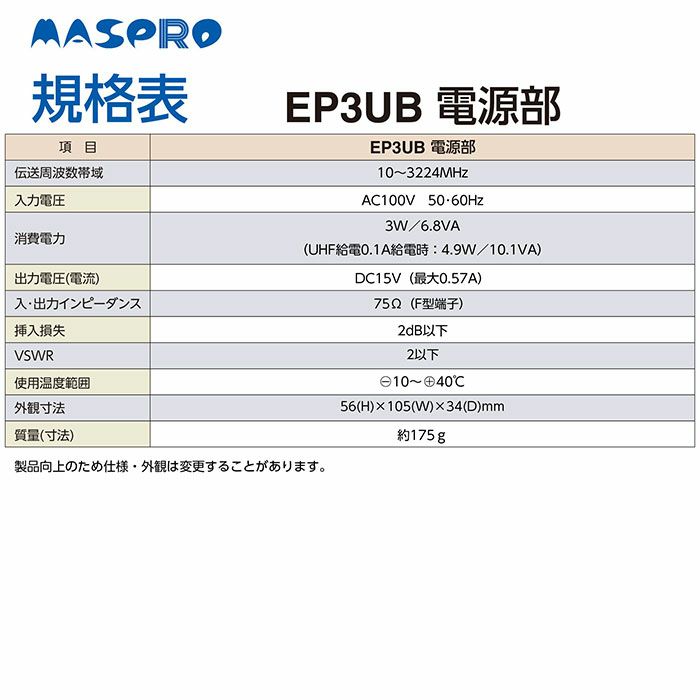

電源部
| 伝送周波数帯域 | 10～3224MHz |
|---|---|
| 入力電圧 | AC100V 50・60Hz |
| 消費電力 | 3W／6.8VA(UHF給電0.1A,給電時:4.9W／10.1VA) |
| 出力電圧(電流) | DC15V(最大0.57A) |
| 入・出力インピーダンス | 75Ω(F型端子) |
| 挿入損失 | 2dB以下 |
| VSWR | 2以下 |
| 使用温度範囲 | -10～+40℃ |
| 外観寸法 | 56(H)×105(W)×34(D)mm |
| 質量(寸法) | 約175ｇ |

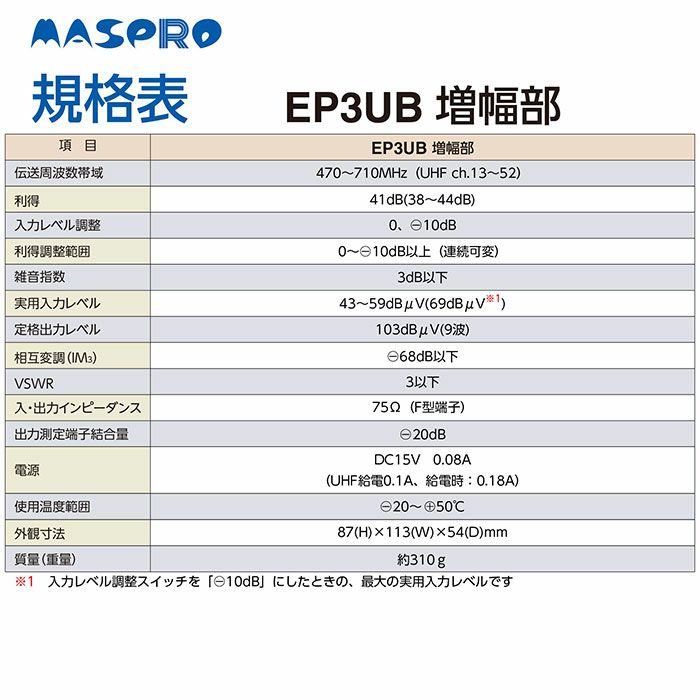

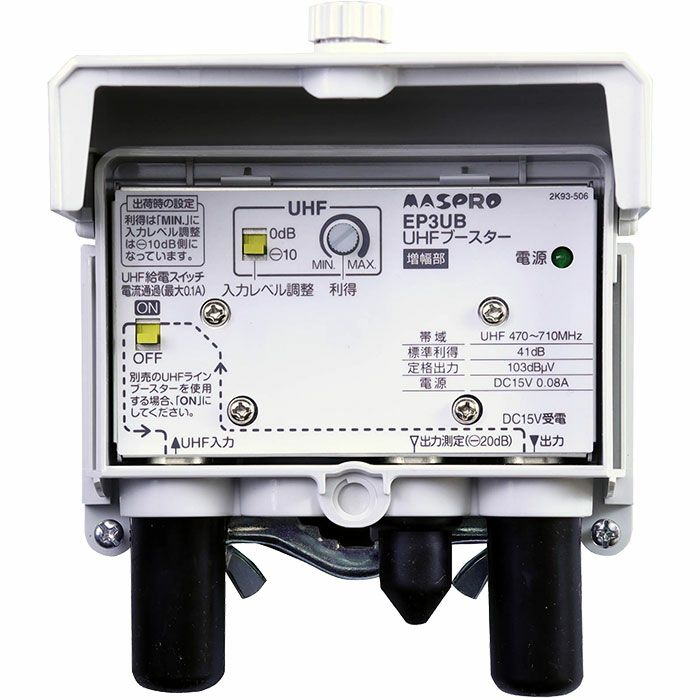

増幅部
| 伝送周波数帯域 | 470～710MHz(UHFch.13～52) |
|---|---|

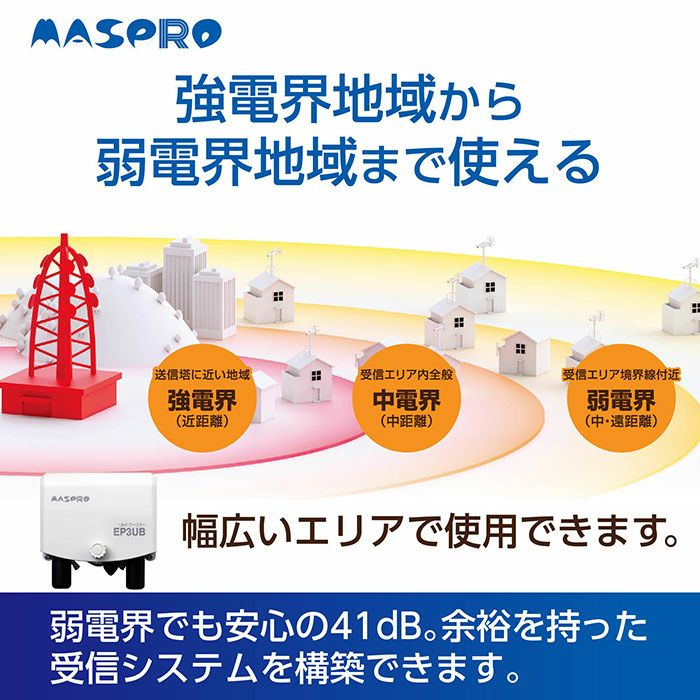

| 利得 | 41dB(38～44dB) |
| 入力レベル調整 | 0、-10dB |
| 利得調整範囲 | 0～-10dB以上(連続可変) |
| 雑音指数 | 3dB以下 |
| 実用入力レベル | 43～59dBμV (69dBμV※入力レベル調整スイッチを「-10dB」にしたときの、最大の実用入力レベルです。) |
| 定格出力レベル | 103dBμV(9波) |
| 相互変調(IM3) | -68dB以下 |
| VSWR | 3以下 |
| 入・出力インピーダンス | 75Ω(F型端子) |
| 出力測定端子結合量 | -20dB |
| 電源 | DC15V,0.08A(UHF給電0.1A,給電時:0.18A) |
| 使用温度範囲 | -20～+50℃ |
| 外観寸法 | 87(H)×113(W)×54(D)mm |
| 質量(重量) | 約310ｇ |
